Como calcular metalon para estruturas

O cálculo do metalon para estruturas depende da medida externa, da espessura de parede e da aplicação prevista, seja móvel leve, portão ou cobertura de maior carga. Tubos quadrados e retangulares em aço carbono seguem tabelas de bitolas padronizadas pelo mercado, com barras de 6 metros. Este guia detalha as medidas mais usadas em serralheria e construção civil.

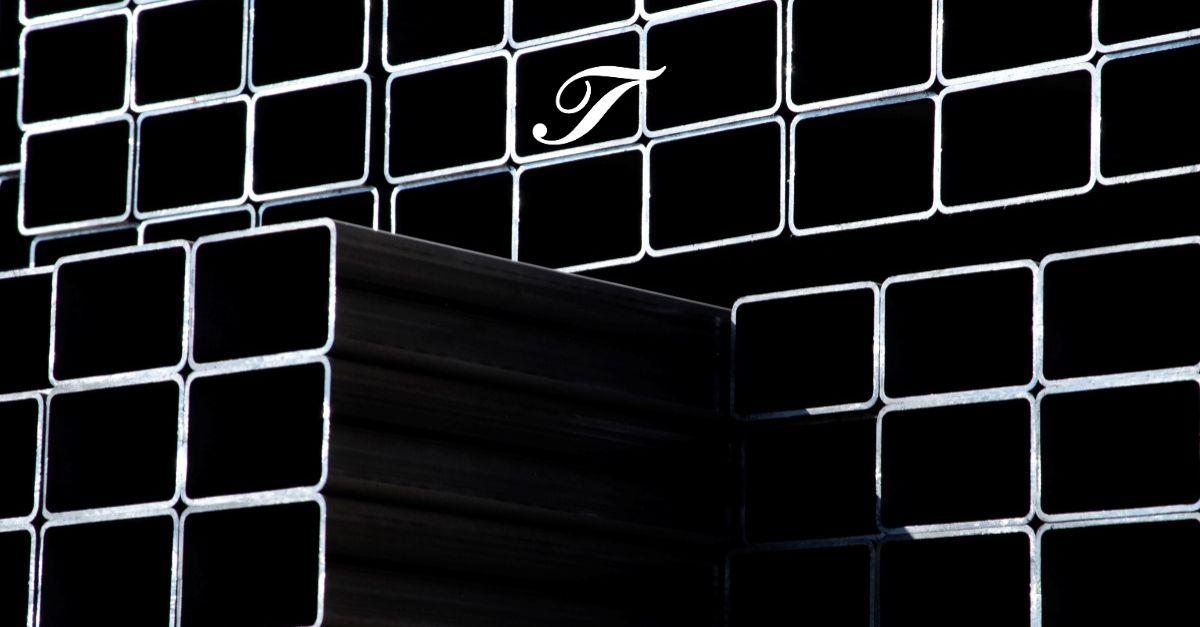

Os tubos de metalon são fabricados, em geral, nos formatos quadrado e retangular, com variações de largura, altura e espessura de parede. As tabelas abaixo reúnem medidas amplamente utilizadas em serralheria, construção civil e estruturas metálicas leves e médias.

Quem projeta um portão, uma cobertura ou um móvel estrutural precisa cruzar duas informações antes de fechar o pedido: a dimensão externa do tubo e a espessura de parede que a carga real exige. Escolher só pela largura sem checar a espessura é o erro mais comum de dimensionamento, e costuma aparecer só depois da estrutura pronta.

Metalon quadrado: medidas comuns

As bitolas menores, entre 20x20 e 30x30, atendem projetos de marcenaria e reforços leves, onde o peso da estrutura final importa mais que a carga suportada. As bitolas de 50x50 em diante entram em estruturas médias e especiais, geralmente associadas a projetos com acompanhamento técnico prévio.

Metalon retangular: medidas comuns

O comprimento padrão das barras de metalon é de 6 metros, tanto para o formato quadrado quanto para o retangular. O material das duas tabelas é o aço carbono, com espessuras que variam conforme a laminação da bobina de origem e a norma aplicada em cada lote. Para o cruzamento completo entre medidas, espessuras e peso, o guia completo do metalon traz a tabela integral.

Como usar a tabela para calcular o material da sua estrutura

A tabela serve como referência inicial, mas o cálculo correto depende da função estrutural do metalon. Perfis maiores não significam necessariamente estruturas mais seguras se a espessura for inadequada. O desempenho está diretamente ligado à combinação entre dimensão externa e espessura da parede.

O peso do metalon influencia tanto o dimensionamento estrutural quanto o transporte. A partir da densidade do aço carbono, de 7.850 kg/m³, é possível estimar o peso por metro linear de cada bitola e prever as cargas atuantes na estrutura. Esse cálculo evita deformações, excesso de material e desperdício financeiro. As fórmulas de peso do catálogo Tubonasa, por geometria, estão mais adiante neste guia.

Para aplicações externas, a tabela deve ser analisada junto com a necessidade de proteção contra corrosão, como o uso de metalon galvanizado. Em estruturas internas, o metalon comum pode atender plenamente, desde que corretamente dimensionado.

Um portão residencial leve, por exemplo, costuma ser resolvido em torno de 40x40 com espessura de 1,50 mm. A referência não vale como regra: um portão pesado, de correr ou de vão maior sobe de bitola, e a mesma lógica de recálculo se aplica a coberturas com vão livre grande, que costumam apontar para 60x60 em diante. A carga real do projeto decide, não o tipo de peça.

O tipo de fixação também entra nesse cálculo. Uma estrutura soldada distribui a carga de forma diferente de uma estrutura parafusada, o que pode alterar a espessura mínima recomendada para o mesmo vão livre.

Riscos de dimensionamento incorreto

Um metalon subdimensionado para a carga real do projeto compromete a estrutura ao longo do tempo, com deformação progressiva nos pontos de maior tensão. O risco cresce em estruturas expostas ao vento, como coberturas e portões de correr de grande vão.

O excesso de dimensionamento, por outro lado, encarece o projeto sem ganho real de segurança, já que o peso extra da estrutura pode até exigir reforço adicional na fundação ou no ponto de fixação.

Observação técnica importante

As medidas apresentadas são padrões de mercado. A disponibilidade de bitolas, espessuras e tratamentos pode variar conforme estoque, norma e tipo de laminação da bobina de origem, seja FF ou FQ. A especificação final deve sempre considerar o projeto estrutural e a aplicação prevista.

O que significam as siglas FF e FQ

As siglas identificam a laminação da bobina de aço que dá origem ao tubo, não a forma como o tubo é conformado. FF corresponde à bobina fina laminada a frio, com tolerância de espessura em torno de 10%. FQ corresponde à bobina fina laminada a quente, com tolerância em torno de 12,5%.

Essa diferença de tolerância é o que importa na prática do dimensionamento. Duas barras da mesma bitola nominal podem sair com espessuras de parede ligeiramente distintas conforme a laminação de origem, e essa variação entra no cálculo de carga e de peso total.

O comprador que precisa de consistência entre lotes, como em pedidos grandes de construção civil, confirma o tipo de laminação junto ao fornecedor antes de fechar a compra, evitando variação de comportamento estrutural entre remessas.

Como calcular o peso por metro na prática

O peso por metro de uma barra de metalon combina três variáveis: a medida externa da seção, a espessura da parede e a densidade do aço carbono. Um tubo quadrado 40x40 com parede de 1,20 mm pesa consideravelmente menos por metro do que um tubo 100x100 com parede de 3,00 mm, mesmo os dois sendo classificados como metalon.

Essa diferença de peso importa em dois momentos do projeto: no cálculo de carga que a estrutura de apoio vai suportar e no custo de frete, já que fornecedores sem frete gratuito cobram por peso total da carga transportada.

A Tubonasa disponibiliza o peso por metro de cada bitola das tabelas acima diretamente pelo WhatsApp, o que evita cálculo manual impreciso antes do fechamento do pedido.

Fórmulas de peso do catálogo Tubonasa

O peso por metro de cada geometria sai das fórmulas abaixo, onde A e B são os lados da seção em milímetros, D é o diâmetro em milímetros e e é a espessura da parede em milímetros. O resultado sai em quilos por metro linear.

A densidade do aço carbono, de 7.850 kg/m³, já está embutida na constante 0,02466. Aplicar a densidade de novo por fora da fórmula é um erro que multiplica o peso e derruba todo o cálculo de carga.

Para uma barra inteira, o peso total é o resultado da fórmula multiplicado pelo comprimento padrão de 6 metros. A tolerância de massa é de ±12,5%, então o valor calculado é uma referência de projeto, não um peso exato de nota fiscal.

Essa relação explica por que duas barras de mesma largura, como 40x40, têm pesos diferentes quando a espessura de parede muda entre 1,20 mm e 1,50 mm. O comprador que ignora essa variável costuma subestimar o peso total da carga transportada.

Quando pedir apoio de um engenheiro para o cálculo

Estruturas de uso residencial simples, como portões e móveis, costumam ser dimensionadas com base na tabela de bitolas e na orientação técnica do fornecedor. Estruturas com carga significativa, vão livre grande ou exposição a vento intenso pedem cálculo estrutural formal.

Coberturas industriais, marquises de grande extensão e estruturas que sustentam equipamentos pesados entram nessa segunda categoria. O laudo de um engenheiro responsável confirma a bitola, a espessura e o espaçamento entre apoios antes da execução da obra.

A Tubonasa fornece a especificação técnica do material para compor esse laudo, mas o cálculo estrutural final é responsabilidade do profissional habilitado pelo projeto.

Metalon para cada perfil de comprador

A marcenaria e a serralheria de pequeno porte trabalham com bitolas entre 20x20 e 40x40, priorizando peso leve e facilidade de corte para móveis e portões residenciais.

A construção civil calcula estruturas de cobertura e fechamento com bitolas médias, geralmente entre 50x50 e 80x80, cruzando o vão livre do projeto com a carga de vento prevista para a região.

A indústria trabalha com bitolas maiores e espessuras mais altas, como 100x100 ou 100x200, aplicadas em estruturas especiais que exigem laudo técnico e rastreabilidade do lote de aço utilizado.

Metalon comum ou galvanizado: qual escolher para o cálculo

A escolha entre metalon comum e galvanizado não muda a tabela de bitolas, mas altera a durabilidade prevista para o cálculo estrutural. Um projeto externo com metalon comum precisa considerar manutenção periódica de pintura para manter a espessura efetiva ao longo dos anos.

O metalon galvanizado dispensa essa manutenção frequente, o que reduz a variável de perda de espessura por corrosão no cálculo de vida útil da estrutura.

Erros comuns no cálculo de metalon

• Escolher a bitola só pela largura visual, sem confirmar a espessura de parede necessária para a carga
• Ignorar o peso total da estrutura ao somar vários metros de metalon em um mesmo projeto
• Misturar bitolas diferentes sem prever o reforço nos pontos de emenda
• Comprar metalon comum para uso externo sem prever pintura de manutenção
• Não considerar o comprimento padrão de 6 metros no cálculo de aproveitamento e sobra de material
• Confiar em bitola de projeto antigo sem confirmar se o fornecedor atual segue a mesma tolerância de espessura

Cada um desses erros costuma aparecer depois da compra, quando a estrutura já está montada e a correção envolve retrabalho. Confirmar bitola, espessura e tipo de laminação com o fornecedor antes do pedido evita a maior parte desses problemas.

Suporte técnico da Tubonasa no dimensionamento

Na Tubonasa, o fornecimento de metalon é acompanhado de orientação técnica para ajudar na escolha correta das medidas e quantidades, evitando erros comuns de dimensionamento.

Entre em contato pelo WhatsApp (11) 2954-0299 e fale com um especialista técnico antes de fechar o pedido.

Conteúdo assinado por Walter Gongora Junior, CEO da Tubonasa.

Perguntas frequentes sobre cálculo de metalon

Qual espessura de metalon usar em um portão residencial?

Portões residenciais leves costumam usar bitola 40x40 com espessura entre 1,20 e 1,50 mm. Portões de correr maiores ou mais pesados exigem bitola 50x50 ou superior, conforme o vão livre e o peso do sistema de deslize.

Como estimar o peso de uma barra de metalon de 6 metros?

O peso aproximado combina a área da seção transversal, a espessura de parede e a densidade do aço carbono, de 7.850 kg/m³. A Tubonasa fornece essa estimativa por bitola direto pelo WhatsApp antes da compra.

Metalon 40x40 aguenta estrutura de cobertura?

A bitola 40x40 atende coberturas leves com vão livre reduzido. Coberturas de maior vão ou com telha pesada exigem recálculo de carga, geralmente apontando para bitolas de 60x60 em diante.

Qual a diferença entre metalon FF e FQ?

As siglas indicam a laminação da bobina de aço que origina o tubo. FF é a bobina fina laminada a frio, com tolerância de espessura em torno de 10%. FQ é a bobina fina laminada a quente, com tolerância em torno de 12,5%. A Tubonasa confirma qual está disponível para cada bitola no momento do orçamento, conforme o lote em estoque.

Dá para misturar bitolas diferentes na mesma estrutura?

É possível, desde que o projeto preveja reforço adequado nos pontos de emenda entre bitolas diferentes. O dimensionamento correto evita ponto de fragilidade na transição entre perfis de tamanhos distintos.

O cálculo de metalon muda entre o quadrado e o retangular?

O princípio é o mesmo, mas o retangular distribui carga de forma diferente conforme o eixo de instalação. Uma estrutura vertical com metalon retangular precisa considerar qual lado da seção fica voltado para a carga principal.

Qual bitola de metalon usar em uma marquise?

Marquises costumam exigir bitola retangular entre 60x80 e 80x120, conforme o comprimento em balanço e a carga de vento da região. Um engenheiro ou o suporte técnico da Tubonasa confirma a bitola exata a partir do projeto estrutural.

Como saber se o metalon comprado é FF ou FQ?

O tipo de laminação consta na nota fiscal e na especificação técnica fornecida pela Tubonasa no momento do orçamento. A confirmação evita divergência de tolerância de espessura entre lotes de fornecedores diferentes em um mesmo projeto.

Preciso de engenheiro para calcular uma cobertura pequena de quintal?

Coberturas pequenas com vão livre reduzido costumam seguir a tabela de bitolas com orientação do suporte técnico da Tubonasa. Vãos maiores ou coberturas que sustentam equipamento pesado exigem cálculo estrutural formal com engenheiro responsável.

O peso do metalon influencia o valor do frete?

Sim, fornecedores sem frete gratuito cobram por peso e distância. A Tubonasa aplica frete gratuito em qualquer quantidade dentro de 200 km de São Paulo, o que remove essa variável do cálculo para compradores da região.
