Tubo Schedule: saiba o que é, confira a tabela e onde são utilizados

Confuso com as medidas? Veja o guia de bitolas de tubos e chapas: polegada → mm, schedule → parede e bitola de chapa → mm.

Tubo schedule é o tubo de aço-carbono para condução sob pressão cuja espessura de parede é definida por um número de série padronizado (SCH 10 a SCH 160, além de STD, XS e XXS): para a mesma bitola, quanto maior o número Schedule, mais espessa a parede. No Brasil é fabricado conforme a NBR 5590, com dimensões da ASME B36.10M.

Nas complexas redes de tubulações que compõem diversos sistemas industriais, o Tubo Schedule se destaca como uma das soluções mais robustas e versáteis existentes no mercado.

Fabricado em aço carbono, esse tipo de tubo garante a condução eficiente de gases, líquidos e outros fluidos, e por suas características atende às mais rigorosas demandas.

Sua alta resistência, estabilidade dimensional e flexibilidade garantem confiabilidade e segurança, enquanto sua durabilidade e versatilidade o tornam a escolha ideal para uma série de aplicações.

Neste artigo, vamos explicar o que é tubo schedule, suas características técnicas e as aplicações mais indicadas, além de responder algumas dúvidas comuns sobre esse tipo de material.

Acompanhe a leitura!

O que é tubo schedule?

O tubo Schedule é uma classificação de tubos de aço que define a espessura de sua parede, com base em uma escala de “schedules", ou "tabelas".

Estes tubos, enquadrados na norma técnica NBR 5590, são conhecidos por sua alta resistência e capacidade de conduzir fluidos sob pressão e a altas temperaturas.

Por isso, são utilizados principalmente no contexto industrial, desde sistemas de encanamento até estruturas mecânicas e processos de usinagem.

Quais as medidas do tubo schedule?

As medidas do Tubo Schedule se referem principalmente à espessura de parede e ao diâmetro nominal (NPS - Nominal Pipe Size).

A espessura da parede varia de acordo com o número do Schedule, que pode ir de Schedule 5 (mais fino) até Schedule 160 ou até XXS (Double Extra Strong), que possuem paredes bem grossas.

 As especificações mais comuns são:

• - SCH 10: tubo leve, com menor espessura e ideal para aplicações de baixa pressão;

• - SCH 40: tubo de uso geral, com boa resistência à pressão e utilizado em diversos setores;

• - SCH 80: tubo de alta resistência, ideal para aplicações de alta pressão e temperatura.

Em suma, esses tubos variam em espessura de parede (5, 10, 20, 40, 80, 120, 160) para adequação a diferentes níveis de pressões e temperaturas. Ou seja, o Schedule define sua capacidade resistiva.

Leia também: Entenda vantagens dos tubos de aço estruturais

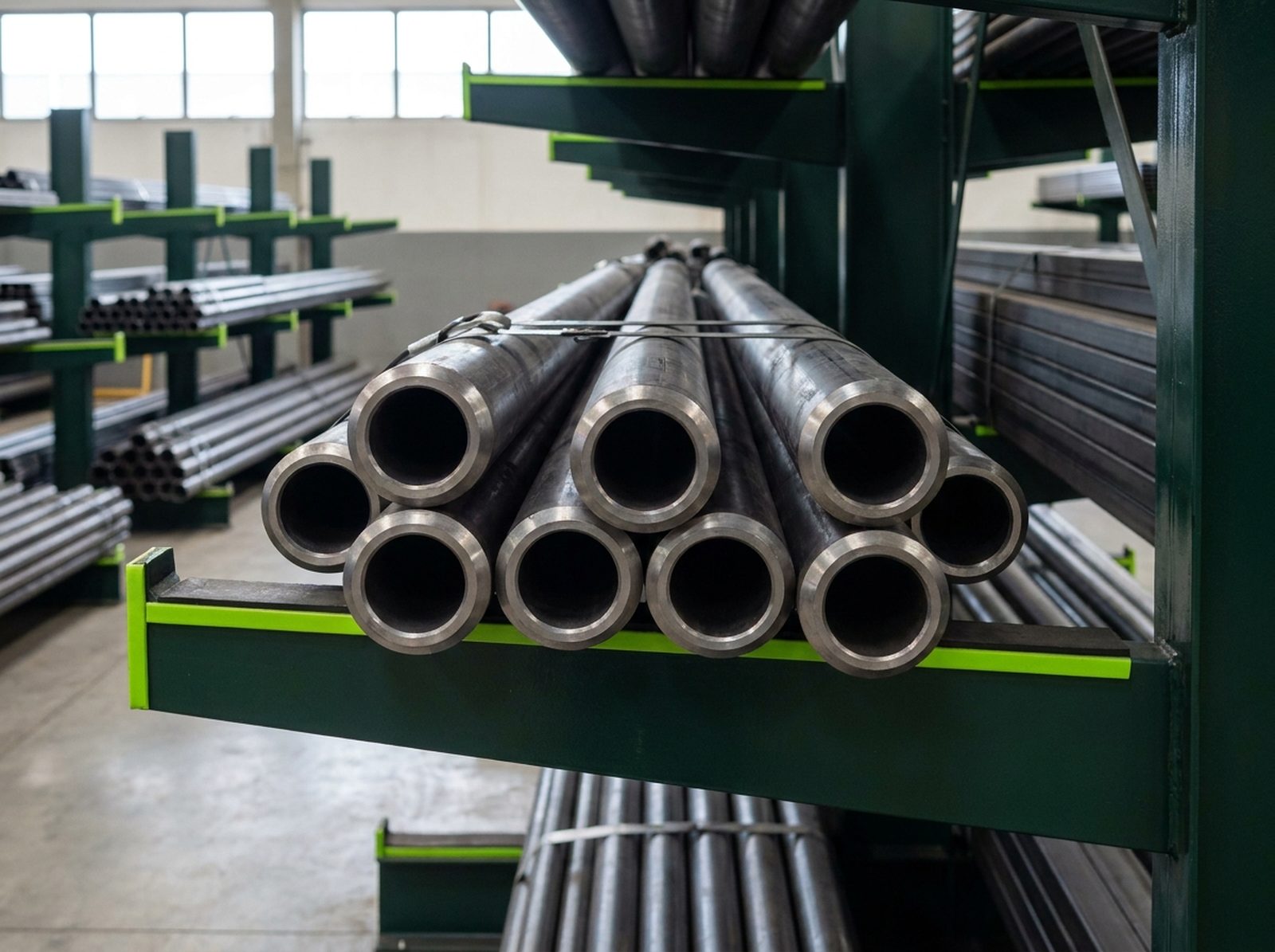

Características e detalhes técnicos

Os Tubos Schedule são tubos de condução que seguem a norma brasileira NBR-5590, equivalente à norma americana ASTM A-53. Essa padronização garante a qualidade e confiabilidade do produto, assegurando sua adequação a diversos projetos.

Eles são resistentes, inclusive à corrosão, e têm altos índices de durabilidade, além da versatilidade em várias aplicações.

Vale ressaltar ainda que os tubos podem ser produzidos pretos ou galvanizados, com ou sem costura, em barras ou ainda cortados em comprimentos específicos.

Leia também: Tubos de aço com ou sem costura: entenda diferenças

Conheça algumas aplicações

Como vimos anteriormente, o Tubo chamado Schedule é amplamente aplicado no setor industrial, para o transporte confiável de sólidos granulados ou em partículas, líquidos, pastosos, vapores e gases.

Como exemplos, podemos citar segmentos industriais como:

• - Alimentício: transporte de líquidos e produtos alimentícios em tubulações;

• - Farmacêutico: garantia de pureza e higiene em tubulações de produtos farmacêuticos;

• - Química e Petroquímica: suporta alta pressão e temperatura na manipulação de produtos químicos;

• - Açúcar, álcool e bebidas: ideal para o transporte de líquidos em altas temperaturas e em ambientes corrosivos.

Entretanto, exatamente por ter a versatilidade como uma de suas principais características, também pode ser perfeitamente utilizado em outros contextos, como:

• - Fabricação de máquinas pesadas;

• - Hidrantes e sistemas de combate a incêndio;

• - Construção civil, com pontes, edifícios e plataformas de petróleo;

• - Distribuição de água potável.

Nessas aplicações, as bitolas mais pedidas no catálogo Tubonasa vão de 1/2 polegada (Ø 21,34 mm) a 10 polegadas (Ø 273,05 mm), nas séries SCH 40 e SCH 80.

Qual a diferença entre tubos schedule e tubos OD?

Os tubos Schedule se diferenciam pela espessura da parede, sendo adequados para aplicações que demandam uma resistência mecânica significativa.

Já os tubos OD, ou "Outside Diameter", são identificados pelo diâmetro externo, e são escolhidos em contextos que tenham como requisito uma excelente tolerância à corrosão e a temperaturas elevadas, sem enfatizar tanto a espessura da parede.

Um exemplo prático: no tubo Schedule de 2 polegadas, o diâmetro externo é fixo em 60,32 mm em todas as séries; já em um tubo OD de 60,30 mm, a referência é o próprio diâmetro externo em milímetros, sem série de parede padronizada.

Qual a diferença entre Schedule 40 e 80?

A principal diferença entre os Schedule 40 e Schedule 80 está na espessura da parede de cada um. Os Schedule 80 têm paredes mais espessas que os Schedule 40, e por isso são mais resistentes a pressões elevadas e condições adversas.

Consequentemente, os Schedule 80 são frequentemente escolhidos para aplicações que exigem esse nível adicional de robustez, especialmente onde os tubos estarão expostos a fatores externos que podem desafiar sua integridade estrutural.

Confira a tabela do tubos schedule

A tabela abaixo reúne as duas séries mais usadas do mercado — SCH 40 e SCH 80 — com diâmetro externo, diâmetro interno, parede e peso teórico por metro, conforme o catálogo Tubonasa (NBR 5590 / ASME B36.10M). Peso teórico (kg/m) = (diâmetro externo − parede) × parede × 0,02466, em mm.

Quer todas as séries? A tabela completa de tubos Schedule traz as 157 combinações de bitola, série e parede do catálogo, do SCH 10 ao SCH 160 — e a tabela de conversão polegada → mm ajuda a ler as bitolas.

Equivalência entre Schedule, STD, XS e XXS

Em algumas bitolas maiores, as designações STD e XS não coincidem com SCH 40 e SCH 80 — no catálogo, o tubo de 6 polegadas tem STD com parede de 6,35 mm e SCH 40 com 7,11 mm. Consulte a tabela completa para todas as séries.

Aproveite para conhecer os outros tubos de aço Tubonasa.

Quer comprar tubos com o melhor preço? Escolha a Tubonasa!

Seja qual for o seu projeto, a Tubonasa oferece a solução ideal em termos de segurança, confiabilidade e eficiência!

Com mais de 30 anos de história, a Tubonasa é pioneira e se orgulha de participar de projetos dos mais diversos níveis de complexidade, oferecendo tubos fabricados seguindo o rigor das normas técnicas nacionais e internacionais.

Trabalhamos com estoque a pronta entrega para todo o Brasil, com compromisso na pontualidade da entrega, e flexibilidade de pagamento com parcelamento pelo BNDES.

Converse com a equipe Tubonasa e encontre os tubos de aço ideais para seu projeto. Solicite um orçamento!

São mais de 45 anos de tradição na distribuição de aço em São Paulo, com estoque de tubos Schedule NBR 5590 de 1/4 a 30 polegadas para pronta-entrega.

Conclusão

O tubo Schedule, padronizados pelas normas NBR-5590 e ASTM A-53, são a escolha ideal para quem busca resistência, confiabilidade e versatilidade na condução de fluidos diversos.

Sua robusta construção em aço carbono garante alta resistência à pressão, temperatura e corrosão.

Essas características permitem sua aplicação em diversos segmentos, desde redes de água e gás até indústrias petroquímicas.

Gostou deste conteúdo? Se sim, compartilhe! E se você quiser conferir mais assuntos relacionados, visite nosso blog completo.

Consulte a tabela de tubos Schedule 40 e 80 com peso por metro.

O tubo Schedule segue a NBR 5590 e a ASTM A53 — veja o guia de normas de tubos de aço.

Perguntas frequentes sobre o tubo schedule

Qual norma rege o tubo schedule no Brasil?

A ABNT NBR 5590, norma brasileira dos tubos de aço-carbono com requisitos de qualidade para condução de fluidos. Ela adota as dimensões da série ASME B36.10M e é correlata à ASTM A53 — por isso as bitolas em polegadas e as séries SCH 40 e SCH 80 coincidem nas duas normas.

Schedule 40 equivale a quantos milímetros?

Depende da bitola: o número Schedule não é uma medida fixa. No catálogo Tubonasa, a parede SCH 40 é de 2,77 mm no tubo de 1/2 polegada, 3,91 mm no de 2 polegadas e 6,02 mm no de 4 polegadas. O diâmetro externo de cada bitola permanece constante em todas as séries.

Onde encontro a tabela completa do tubo schedule?

A tabela dimensional completa reúne 157 combinações de bitola, série e parede do catálogo Tubonasa — de 1/4 a 30 polegadas, do SCH 10 ao SCH 160, além de STD, XS e XXS — com diâmetro externo, diâmetro interno, parede e peso por metro. Acesse a página da tabela de tubos Schedule para consultar todas as medidas.

Tubo schedule aguenta quanta pressão?

A pressão de trabalho depende da bitola, da série e das condições do projeto — quanto maior o número Schedule, mais espessa a parede para o mesmo diâmetro. O tubo de 2 polegadas, por exemplo, passa de 3,91 mm de parede no SCH 40 para 5,54 mm no SCH 80. O dimensionamento deve seguir o projeto da instalação.

Onde comprar tubo schedule em São Paulo?

Na Tubonasa, distribuidora com mais de 45 anos de tradição e pronta-entrega em São Paulo. Os tubos Schedule NBR 5590 saem do estoque em bitolas de 1/4 a 30 polegadas — a cotação é rápida pelo WhatsApp (11) 2954-0299, informando bitola, série e quantidade.
