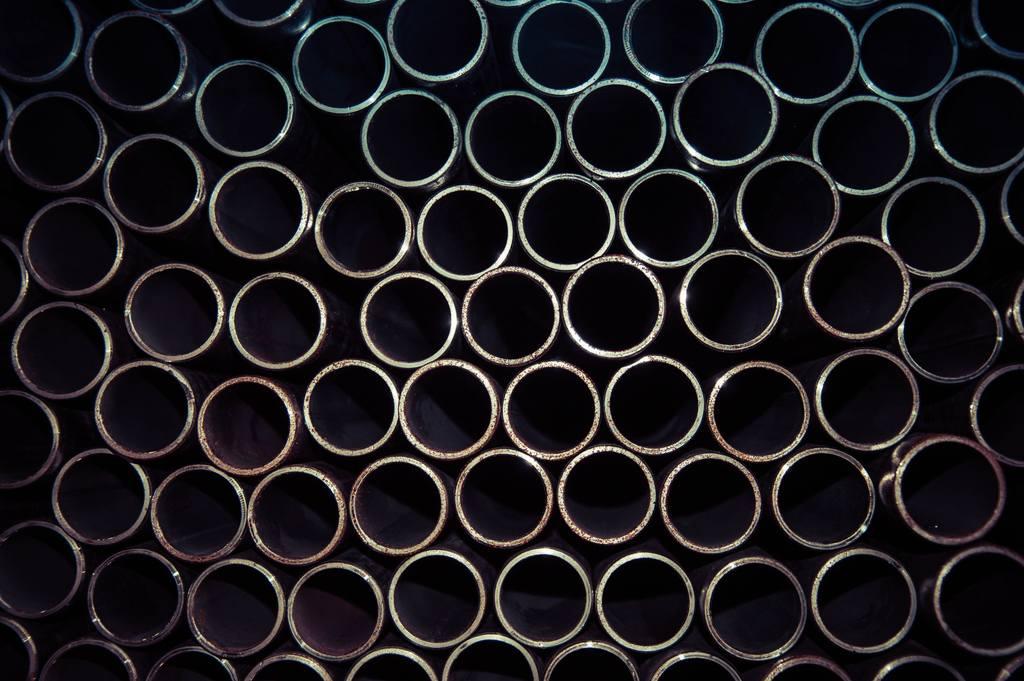

Tubo Biselado: o que é e para que serve

Tubo biselado é o tubo de aço entregue com a extremidade chanfrada (bisel) em vez de ponta lisa: a borda é usinada em ângulo para receber solda de topo. O bisel padrão de mercado segue a ASME B16.25, com ângulo de 37,5° (tolerância de ±2,5°), e é o acabamento típico dos tubos Schedule usados em linhas industriais, vapor e gás.

Para que serve o bisel

Na solda de topo (butt weld), as duas pontas biseladas formam um "V" que garante penetração total do cordão de solda — requisito de estanqueidade e resistência mecânica em linhas de pressão. Sem o bisel, o soldador teria de chanfrar em campo, o que aumenta custo de mão de obra e o risco de ângulo irregular. Por isso tubulações industriais especificam o tubo já biselado de fábrica ou de distribuidor.

Bisel, ponta lisa ou rosca: qual pedir

Ponta biselada (BE, bevelled end): para união soldada de topo — padrão em linhas Schedule de 2" para cima. Ponta lisa (PE, plain end): para conexões por solda de encaixe, ranhura ou quando o corte ainda será feito em obra. Ponta roscada (TE, threaded end): rosca BSP para instalações prediais (água, gás) com conexões roscadas — comum nos tubos NBR 5580. A Tubonasa fornece as três preparações sob pedido.

Tabela — bitolas típicas de tubo biselado (Schedule)

O bisel é usual nos tubos de condução industrial NBR 5590 / ASTM A53. Abaixo, as bitolas mais pedidas com ponta biselada, nas séries STD (SCH 40) e XS (SCH 80), com diâmetro externo real, parede e peso teórico. Clique na bitola para cotar pelo WhatsApp.

Precisa de outra bitola, série ou comprimento? Veja a tabela completa NBR 5590 / Schedule (158 combinações) ou o guia comercial do tubo Schedule.

Perguntas frequentes sobre tubo biselado

O que é um tubo biselado?

É o tubo com a extremidade chanfrada em ângulo (bisel), pronta para solda de topo com penetração total — o acabamento padrão das linhas industriais de pressão.

Qual o ângulo do bisel de tubo?

O padrão de mercado é 37,5° com tolerância de ±2,5°, conforme a ASME B16.25, medido em relação à face perpendicular ao eixo do tubo.

Qual a diferença entre ponta lisa e biselada?

A ponta lisa é o corte reto (90°); a biselada tem o chanfro em ângulo pronto para soldar. A lisa é usada quando a união não é solda de topo ou quando o corte será refeito em obra.

Tubo biselado precisa de norma?

O tubo em si segue a norma de fabricação (NBR 5590, ASTM A53, A106…); a preparação da ponta biselada segue a ASME B16.25. Nas linhas prediais NBR 5580, o usual é ponta roscada, não biselada.

Onde comprar tubo biselado com pronta-entrega?

A Tubonasa, distribuidora em São Paulo há mais de 45 anos, fornece tubos Schedule com ponta biselada, lisa ou roscada, com faturamento no mesmo dia útil. Peça pelo WhatsApp (11) 2954-0299 ou pelo formulário de orçamento.
