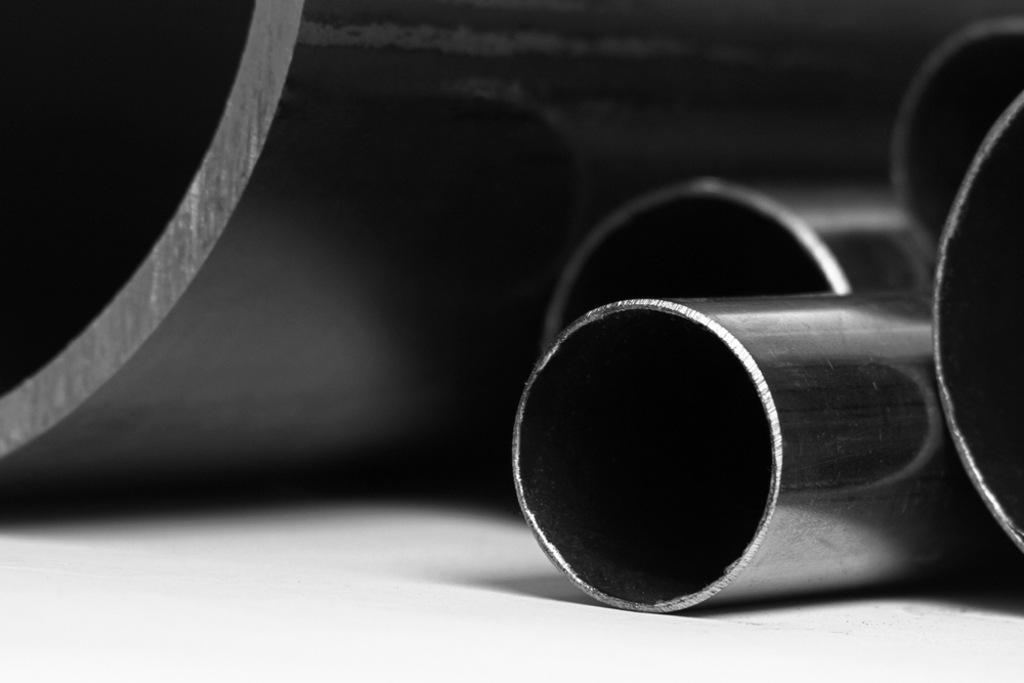

Tubos NBR 5590

Tubos NBR 5590 são tubos de aço-carbono, com ou sem costura, fabricados com requisitos de qualidade para condução de fluidos, com a espessura da parede especificada pela série Schedule (SCH 40, SCH 80) e dimensões da ASME B36.10M, em equivalência com a ASTM A53. No catálogo Tubonasa, cobrem bitolas de 1/4 a 30 polegadas (Ø 13,72 a 762,00 mm).

Tabela de medidas dos tubos NBR 5590 (Schedule)

Na tabela, cada bitola nominal (em polegadas) mantém o mesmo diâmetro externo em todas as séries — o que muda com o número Schedule é a espessura da parede e, portanto, o diâmetro interno e o peso. Peso teórico (kg/m) = (diâmetro externo − parede) × parede × 0,02466, com medidas em mm.

Precisa de outras bitolas ou séries? Consulte a tabela completa de tubos Schedule NBR 5590 (157 combinações de bitola, série e parede, do SCH 10 ao SCH 160) e a tabela de peso de tubos e perfis.

O processo de fabricação de itens tão complexos quanto tubos de aço segue uma série de procedimentos específicos, que, na maioria das vezes, são norteados por normas reguladoras, como a NBR 5590!

No artigo de hoje, a Tubonasa apresenta um guia com as informações mais importantes para você conhecer essa importante norma técnica brasileira.

Entenda para que serve a norma técnica 5590, como ela surgiu, quais são seus principais critérios e quais são os tubos segmentados pela norma.

Confira também qual a diferença entre entre NBR 5580 e 5590 e quais são outras normas importantes para os tubos de aço.

Boa leitura!

O que é a norma NBR 5590?

A NBR 5590 é uma norma que estabelece as condições necessárias para encomenda, fabricação e fornecimento de tubos de aço-carbono, tanto com quanto sem costura.

Esses tubos podem ser pretos ou galvanizados e são destinados à condução de fluidos sob pressão, além de aplicações mecânicas.

Os tubos de aço carbono NBR 5590 são utilizados em diversas aplicações, sendo as principais:

• - Sistemas de água e esgoto;
• - Sistemas de incêndio;
• - Sistemas de ar condicionado e refrigeração;
• - Sistemas de transporte de gases;
• - Indústrias de energia;
• - Aplicações mecânicas.

Para que serve a norma NBR 5590?

A norma 5590 tem um papel essencial na padronização, segurança e na garantia da qualidade dos tubos de aço em suas mais diversas aplicações.

Assim, seu principal objetivo é estabelecer requisitos para os tubos de aço carbono, em cada uma de suas variedades.

Listamos a seguir alguns dos principais requisitos incluídos na norma para os tubos de aço carbono:

• - Materiais - os tubos devem ser fabricados em aço carbono, que é um aço de baixo teor de carbono com boa resistência mecânica e ductilidade;
• - Dimensões - os tubos estão disponíveis em uma variedade de diâmetros externos e espessuras;
• - Propriedades mecânicas - são especificadas em termos de resistência à tração, alongamento e dureza;
• - Soldagem - no caso de tubos com costura, deve ser realizada de acordo com os requisitos especificados na norma;
• - Revestimentos - alguns tubos são galvanizados para aumentar sua resistência à corrosão.

Como a norma surgiu?

A norma 5590 foi criada pela Associação Brasileira de Normas Técnicas (ABNT), e é a principal referência para a fabricação e utilização de tubos industriais no Brasil.

Sua criação foi baseada na norma americana e internacional ASTM A53. A ASTM é considerada a maior incorporadora mundial de normas.

A norma 5590 foi elaborada pela Comissão de Estudo de Tubos de Aço Carbono, e publicada pela primeira vez em 1962.

Foi então revisada em 1977, 1991, 2003 e 2019, e é atualizada periodicamente para refletir os avanços tecnológicos na fabricação dos tubos de aço carbono.

Quais os tipos de tubos e como eles são classificados?

Segundo a norma, os tubos são classificados pelo diâmetro nominal (NPS), classe, tipo e grau de aço. Entenda a seguir:

Classificação:

• - Normal – N
• - Reforçado – R
• - Duplamente reforçado – DR

Tipos de tubos:

• - Tipo E: soldados por resistência elétrica (ERW), nos graus A e B;
• - Tipo F: soldados longitudinalmente no topo do forno, ou de forma contínua, no grau A;
• - Tipo S: tubos sem costura, nos graus A e B.

Grau:

No que se refere ao grau, os tubos nos graus A e B têm composição química e propriedades mecânicas definidas, que determinam o processo suportado pelo material.

• - Grau A: podem ser dobrados, flangeados e serpentinados;
• - Grau B: são limitados em dobras e flangeamento.

Na prática do catálogo, essa classificação aparece nas séries de parede: do SCH 10 ao SCH 160, além de STD, XS e XXS — no tubo de 2 polegadas (Ø 60,32 mm), por exemplo, a parede varia de 3,91 mm no SCH 40 a 11,07 mm no XXS.

Quais são os tubos segmentados pela norma NBR 5590?

Agora que já sabemos como são classificados e seus tipos, vamos entender como os tubos NBR 5590 podem ser utilizados.

Por suas características determinadas pela norma, esses tubos são ideais para a condução de líquidos não corrosivos, sob condições de pressão e, ou, altas temperaturas.

Também são bastante utilizados em usinagem em geral, além de maquinários e aplicações mecânicas.

Mas, como você vê a seguir, sua principal aplicação é na condução de vapor, água, gás e ar comprimido.

Tubos de aço que conduzem água

Os tubos da norma 5590, oferecem bastante resistência à corrosão, altas temperaturas e pressão.

Também são bastante duráveis, e por isso ideais para sistemas que conduzem água, evitando danos e garantindo longa vida útil.

Vapores

Esses tubos são projetados para resistir a temperaturas elevadas, à corrosão, e por isso são adequados para a condução segura de vapores em processos industriais.

Entretanto, em termos de resistência à corrosão, os tubos galvanizados (revestidos em zinco) são os mais indicados para projetos em que a durabilidade é um fator importante.

Isso é especialmente válido em aplicações em que o vapor pode conter impurezas que podem causar corrosão.

Ar comprimido

Os tubos também são utilizados para transportar ar comprimido para aplicações industriais, como ferramentas pneumáticas, sistemas de controle e máquinas de fabricação.

A norma assegura que os tubos sejam capazes de suportar pressões associadas ao transporte de ar comprimido, garantindo a integridade do sistema e a segurança operacional.

Quais são as outras normas para tubos de aço?

Existem diversas normas nacionais e internacionais que determinam os requisitos da fabricação dos tubos de aço, no mundo afora.

No Brasil, existem algumas outras normas técnicas para garantir maior qualidade e segurança dos tubos de aço. Além da 5590, podemos citar como exemplos:

• - NBR 5580 – determina os padrões de qualidade de tubos de aço carbono pretos ou galvanizados, com ou sem solda longitudinal;
• - NBR 6591 – determina como devem ser fabricados os tubos de aço carbono com solda longitudinal de seção circular, retangular, quadrada e especial, de finalidade industrial.
•


Leia também: Normas para tubos de aço carbono nacionais e internacionais [Guia]

Qual a diferença entre NBR 5580 e 5590?

Na hora de escolher os tubos de aço, é muito comum surgir diversas dúvidas sobre qual tubo escolher (nesses casos, não deixe de visitar o blog da Tubonasa para encontrar respostas!).

Nesse sentido, uma das dúvidas mais comuns é: qual a diferença entre NBR 5580 e 5590?

Afinal, eles têm características muito parecidas: ambos são feitos de aço carbono, contam com rigorosos padrões de qualidade, e transportam líquidos não corrosivos.

A principal diferença entre os tubos 5580 e 5590 é a maior resistência de pressão pelo tubo 5590.

Isso porque a segunda inclui uma classe de pressão para os tubos, que, obviamente, indica a capacidade do tubo de suportar pressão.

Assim, os tubos estão disponíveis nas classes de pressão 10, 20, 30, 40, 60 e 80.

Outro detalhe importante é a diferença de bitolas. A 5580 abrange bitolas menores, de 1/2" a 6", com espessuras de parede de 1,80 mm a 3,75 mm.

Enquanto isso, a 5590 abrange bitolas maiores, de 1/8" a 12", com espessuras de parede de 0,64 mm a 5,00 mm.

Também há uma diferença na construção do tubo, já que a norma 5590 também prevê tubos sem costura.

Solicite um orçamento de tubos de aço com a Tubonasa e garanta tubos de qualidade para as mais diversas aplicações!

Conclusão

No artigo de hoje, apresentamos um guia completo para você tirar todas as suas dúvidas sobre NBR 5590, norma técnica que determina exigências para a fabricação e distribuição de tubos de aço carbono.

Vale lembrar que o cumprimento de cada exigência é essencial tanto para o fabricante quanto para o cliente.

Afinal, é o que garante a qualidade, eficácia e segurança dos tubos, em suas diversas aplicações.

Gostou deste conteúdo? Compartilhe! Se você quiser conferir mais assuntos relacionados, visite nosso site.

Veja as normas de tubos de aço — NBR 5580, ASTM A53 e DIN 2440 — em um só índice.

Perguntas frequentes sobre a NBR 5590

Qual a tabela de medidas dos tubos NBR 5590?

A tabela cobre bitolas de 1/4 a 30 polegadas no catálogo Tubonasa. No SCH 40, o tubo de 1 polegada tem Ø externo de 33,40 mm e parede de 3,38 mm; o de 2 polegadas, 60,32 mm e 3,91 mm; o de 4 polegadas, 114,30 mm e 6,02 mm. A série completa vai do SCH 10 ao SCH 160.

A NBR 5590 é equivalente à ASTM A53?

Sim. A NBR 5590 é a norma brasileira correlata à ASTM A53, para tubos de aço-carbono de condução com e sem costura, e adota as dimensões da série ASME B36.10M. Na prática, as bitolas em polegadas e as espessuras por Schedule são compatíveis entre as duas normas.

O que significa SCH 40 e SCH 80 na NBR 5590?

São as séries de espessura de parede mais comuns da norma. No tubo de 2 polegadas do catálogo Tubonasa, o SCH 40 tem parede de 3,91 mm e pesa 5,43 kg/m; o SCH 80 tem parede de 5,54 mm e pesa 7,47 kg/m. O diâmetro externo (60,32 mm) não muda — muda a parede.

Como calcular o peso de um tubo NBR 5590?

Use a fórmula: peso (kg/m) = (diâmetro externo − espessura) × espessura × 0,02466, com as medidas em milímetros. Exemplo do catálogo: o tubo de 4 polegadas SCH 40 (Ø 114,30 mm, parede de 6,02 mm) pesa 16,06 kg/m — cerca de 96,36 kg por barra de 6 metros.

Onde comprar tubos NBR 5590 em São Paulo?

Na Tubonasa, distribuidora de tubos de aço-carbono com mais de 45 anos de tradição e pronta-entrega em São Paulo. A cotação é rápida pelo WhatsApp (11) 2954-0299 — basta informar a bitola, a série Schedule (SCH 40 ou SCH 80), o comprimento da barra e a quantidade desejada.
