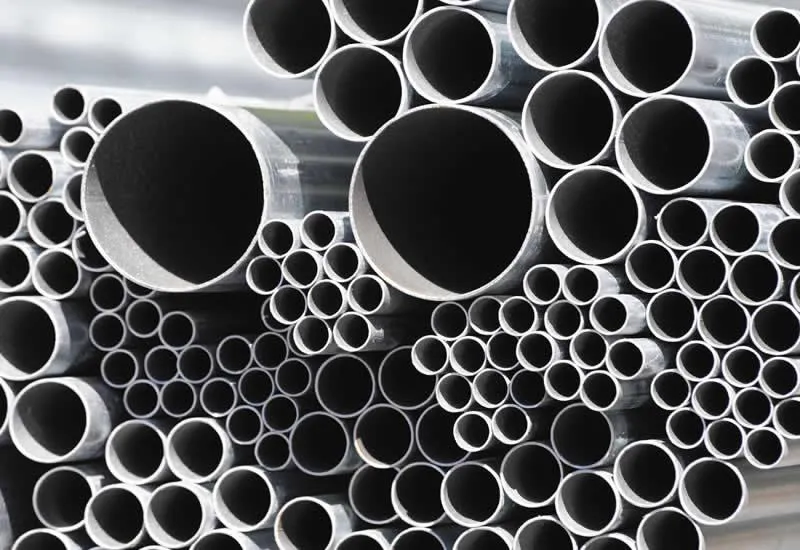

O que é eletroduto galvanizado e para que serve

O eletroduto é o conduto fechado que abriga os condutores de uma instalação elétrica. Ele cumpre três papéis ao mesmo tempo: dá proteção mecânica à fiação contra impacto, esmagamento e roedores; organiza o cabeamento em trajetos definidos, embutidos na alvenaria e na laje, aparentes na parede ou enterrados; e facilita a manutenção, porque os cabos entram por enfiação e podem ser trocados sem quebrar acabamento.

Galvanizado porque o zinco é a barreira contra a corrosão em ambiente úmido, embutido ou enterrado. Na galvanização por imersão a quente o tubo entra inteiro no banho de zinco e sai revestido por fora e por dentro, justamente onde os cabos deslizam na enfiação: a superfície interna contínua preserva a capa de isolamento dos condutores. O processo de galvanização a fogo explica o revestimento em detalhe.

Na prática de balcão, eletroduto não é um produto distinto: é o tubo redondo galvanizado da linha de condução cumprindo função elétrica em vez de conduzir fluido. Esta página organiza a mesma linha pelo que a obra elétrica pergunta: classe por trecho, bitola em polegada e milímetro, peso por barra e norma.

Leve, médio ou pesado: qual classe usar em cada trecho

Leve e pesado são classes de parede, não de qualidade. Dentro da mesma bitola, a classe leve tem a parede mais fina e entra no trecho embutido, protegido pela alvenaria e pela laje. A classe pesada tem a parede maior e entra onde o tubo trabalha exposto: aparente em corredor de fábrica, alimentando painel e máquina, sob piso ou enterrado, onde a compactação e o tráfego batem no duto. A classe média fica entre as duas e resolve o leito aparente sem impacto pesado.

A regra prática: duto escondido dentro da estrutura pede leve; duto exposto a impacto, carga ou umidade de solo pede pesado. Uma mesma obra costuma usar as duas classes, e o pedido bom já vem separado por trecho. O guia eletroduto galvanizado: leve ou pesado, qual usar e como escolher a bitola percorre a decisão passo a passo, com a conta de peso resolvida.

Bitolas de eletroduto: polegada, DN e milímetros

A bitola em polegada e o DN são nomes nominais; nenhum dos dois é a medida real do tubo. O 3/4 pol (DN20) tem 26,9 mm de diâmetro externo, o 1 pol (DN25) tem 33,7 mm e o 2 pol (DN50) tem 60,3 mm. É o diâmetro externo real que define a curva, a luva e a caixa de passagem. A tabela abaixo traz as 14 bitolas da linha com as paredes disponíveis em cada uma; para outras conversões, a tabela de conversão de polegadas para milímetros resolve a equivalência.

Repare que a mesma bitola existe com até três paredes. É por isso que o pedido de eletroduto precisa da parede em milímetros, e não só de “leve” ou “pesado”: o rótulo varia de fornecedor para fornecedor, a parede não.

Tabela de eletroduto galvanizado: bitola, parede, peso por metro e peso por barra de 6 m

São 40 combinações em 14 bitolas, de 1/4 pol (13,50 mm) a 6 pol (165,10 mm) de diâmetro externo, com paredes de 2,00 a 5,60 mm. A última coluna traz o peso por barra de 6 m, o número que entra na conta de transporte e de içamento: de 3,51 kg a 134,59 kg por barra. Clique na bitola para cotar direto no WhatsApp, já com classe e parede na mensagem.

Pesos do catálogo Tubonasa, conferidos nas 40 combinações contra o banco do catálogo. O revestimento de zinco eleva o peso em relação ao tubo preto equivalente: o 1/4 pol leve pesa 0,585 kg/m galvanizado contra 0,570 kg/m preto. A norma admite tolerância de ±12,5% na massa; o peso da barra que chega pode variar dentro dessa faixa.

Normas do eletroduto: NBR 5597, NBR 5598 e NBR 5580

No Brasil, o eletroduto rígido roscável de aço tem duas normas ABNT de referência: a NBR 5597, que cobre o eletroduto de aço-carbono com rosca NPT, e a NBR 5598, com rosca BSP. São as normas da categoria, o vocabulário que projetos elétricos e memoriais descritivos costumam citar. O eletroduto de norma é fornecido roscado nas pontas, com luva, e a norma prevê barras de 3 m.

A linha da Tubonasa é fabricada como tubo de condução NBR 5580 galvanizado, nas classes leve, média e pesada, em barras de 6 m. Ela aceita rosca BSP nas duas pontas; ao abrir rosca nova em campo, o corte expõe o aço, e o filete deve receber tinta rica em zinco depois da montagem. A linha galvanizada atende aplicações de eletroduto; se o seu projeto exige certificação em norma específica de eletroduto, traga a especificação na cotação que o time confirma o material correto antes de fechar.

Eletroduto ou tubo galvanizado comum: qual a diferença

O material é o mesmo. O que muda é a pergunta que você faz ao comprar. Quem pede tubo galvanizado para água, ar comprimido ou incêndio pensa em pressão e vazão; quem pede eletroduto pensa em número de cabos, raio de curva, luva e proteção mecânica por trecho. Por isso a página de tubos galvanizados organiza a linha por pressão e aplicação hidráulica, com as versões preta e zincada lado a lado, e esta página organiza a mesma linha por classe, bitola e peso por barra.

Se a obra pede o mesmo material nas duas funções, mande uma lista só: o time confere o estoque de todas as bitolas de uma vez.

Onde o eletroduto galvanizado entra: aplicações elétricas

• Instalações prediais residenciais e comerciais: circuitos embutidos em alvenaria e laje e prumadas, no miolo das bitolas de 1/2 a 1 pol (21,3 a 33,7 mm), em classe leve;
• Indústria: leitos aparentes, alimentação de máquinas e painéis, com as classes média e pesada onde há tráfego e impacto;
• Infraestrutura elétrica externa e enterrada: travessias sob piso, ramal até o padrão de entrada e trechos enterrados, em que a parede pesada soma proteção mecânica à barreira do zinco;
• Subestações e cabines: bitolas de 2 a 4 pol (60,3 a 114,3 mm) para cabos de maior seção, em classe pesada;
• Reformas e retrofit: a barra de 6 m com corte sob medida reduz emenda e desperdício em trajeto curto.

Como especificar eletroduto galvanizado na cotação

Informe 3 dados: a bitola (em polegada ou DN, de DN8 a DN150), a classe ou a parede em milímetros e a quantidade de barras de 6 m. Se o memorial traz a medida em milímetros, confira na tabela de bitolas acima se o número é o DN ou o diâmetro externo real. Se o memorial cita NBR 5597 ou NBR 5598, inclua a norma na mensagem. Clicar na bitola da tabela já monta a cotação com classe e parede; o retorno vem no mesmo dia útil.

Onde comprar eletroduto galvanizado com pronta-entrega

A Tubonasa distribui aço há mais de 45 anos em São Paulo, com estoque de mais de 1.200 itens, as 40 combinações da linha galvanizada, corte sob medida e retirada rápida. O catálogo completo de tubos de aço reúne todas as linhas em tabelas, e o guia de galvanização a fogo e eletrolítica explica o revestimento em detalhe. Antes de fechar a bitola, vale ler como escolher entre eletroduto leve e pesado. Cotação pelo WhatsApp (11) 2954-0299 ou pelo formulário, com retorno no mesmo dia útil. Entre em contato com o vendedor e veja como funciona o nosso frete grátis.

Perguntas frequentes

O que é um eletroduto galvanizado?

É o tubo de aço redondo revestido de zinco usado para conduzir e proteger a fiação elétrica de uma instalação — embutido em parede e laje, aparente ou enterrado. O revestimento de zinco barra a corrosão e a parede de aço dá proteção mecânica aos condutores. No catálogo Tubonasa são 14 bitolas, de 1/4 a 6 pol, em classes leve, média e pesada.

Eletroduto é diferente do tubo galvanizado comum?

Não — é o mesmo tubo redondo galvanizado da linha de condução, chamado pelo nome da função que cumpre na obra. O que muda é a forma de especificar: o eletroduto se pede por classe, bitola, parede em milímetros e peso por barra; o tubo de condução, por pressão e aplicação. As 40 combinações da linha galvanizada Tubonasa atendem as duas.

Qual a diferença entre eletroduto leve e pesado?

A espessura da parede e o trecho onde cada um entra. Na linha galvanizada Tubonasa, a classe leve tem paredes de 2,00 a 3,75 mm e resolve o trecho embutido em alvenaria e laje; a média vai de 2,25 a 5,00 mm; a pesada, de 3,00 a 5,60 mm, entra no trecho aparente com tráfego, sob piso e enterrado, onde o tubo dá a proteção mecânica sozinho.

Quais normas regem a categoria de eletroduto?

O eletroduto rígido roscável de aço tem duas normas ABNT de referência: a NBR 5597, para rosca NPT, e a NBR 5598, para rosca BSP, ambas com barra de 3 m. A linha da Tubonasa é fabricada como tubo de condução NBR 5580 galvanizado, em barras de 6 m, que atende aplicações de eletroduto — se o seu projeto exige norma específica, confirme a especificação na cotação.

Qual o comprimento da barra do eletroduto galvanizado?

No catálogo Tubonasa, toda a linha de condução galvanizada é fornecida em barras de 6 metros, com corte sob medida em São Paulo — o eletroduto de norma costuma vir em barras de 3 m, o que dobra o número de luvas no mesmo trajeto. O peso por barra vai de 3,51 kg (1/4 pol com parede 2,00 mm) a 134,59 kg (6 pol com parede 5,60 mm), conforme a bitola e a classe de parede.

Como pedir eletroduto galvanizado na Tubonasa?

Informe 3 dados: a bitola (em polegada ou DN, de DN8 a DN150), a classe ou a parede em milímetros e a quantidade de barras de 6 metros. Clique na bitola desejada na tabela desta página ou chame o WhatsApp (11) 2954-0299 — a cotação retorna no mesmo dia útil, com pronta-entrega em São Paulo.
