Tubos de condução: o que são, função, normas, tipos e onde comprar

Tubo de condução é o tubo de aço redondo projetado para transportar fluido sob pressão interna, e não para receber carga como elemento de estrutura. A categoria descreve a função, não o formato: circula água, vapor, ar comprimido, óleo e gás dentro de sistema fechado. No Brasil, quem governa essa família são a NBR 5580 e a NBR 5590.

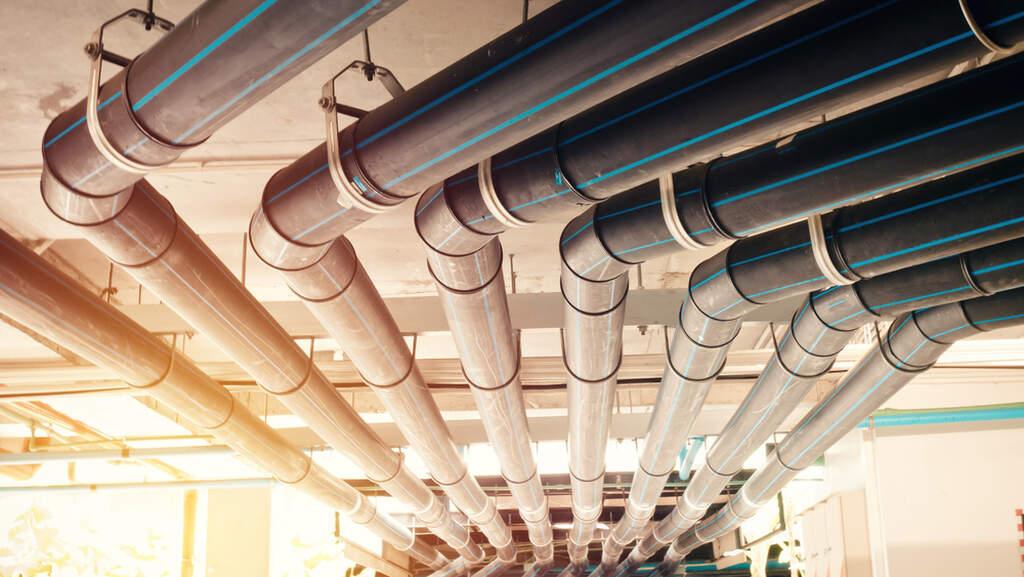

Aqueles tubos pintados que correm pelo teto da garagem de um shopping pertencem a essa família. A diferença para um tubo qualquer não está na aparência, está no que a norma exige da parede, da solda e do ensaio. Quem erra aqui compra tubo que segura carga achando que compra tubo que segura pressão, e a troca aparece na inspeção ou no vazamento.

Adiante estão a diferença entre condução e estrutural, as normas NBR 5580, NBR 5590, ASTM A53 e API 5L, o papel da EN 10204 no certificado do lote, a escolha entre com e sem costura, as sete informações que fecham uma cotação sem retrabalho e a fórmula de peso do tubo redondo.

O que é um tubo de condução

Tubo de condução é o tubo projetado para levar fluido de um ponto a outro dentro de um sistema fechado. Fluido, aqui, é qualquer coisa que escoa: líquido, gás ou vapor. O nome da categoria descreve a função, não o formato. A norma de condução se preocupa com estanqueidade e com resistência interna, enquanto a estrutural olha o que o tubo aguenta por fora. Na prática, essa linha circula água, vapor, ar comprimido, óleo e gás, e a escolha entre fluido corrosivo e não corrosivo sai do projeto.

O acabamento: preto ou galvanizado

Tubo preto é o tubo sem revestimento; tubo galvanizado recebe uma camada de zinco que atrasa a corrosão. Os dois conduzem o mesmo fluido, e o que muda é quanto tempo resistem ao ambiente ao redor.

Ambiente úmido, contato com água ou instalação exposta empurram a escolha para o galvanizado; a espessura da camada de zinco está no material sobre tubos galvanizados, espessura de revestimento e durabilidade, e número redondo de anos não é promessa. Já a pintura, em planta industrial, identifica o fluido que corre lá dentro, tema do artigo sobre cores de tubulação industrial.

As extremidades

A ponta do tubo também é especificação. Extremidade lisa é a ponta cortada reta, para solda simples ou conexão mecânica; biselada é a ponta chanfrada, que abre espaço para o cordão de solda; ranhurada recebe um sulco para acoplamento rápido.

Condução e estrutural: por que a confusão custa caro

Tubo estrutural trabalha como viga ou montante: existe para receber carga. Tubo de condução existe para receber pressão interna. Um mesmo diâmetro pode existir nas duas famílias, com normas e ensaios diferentes.

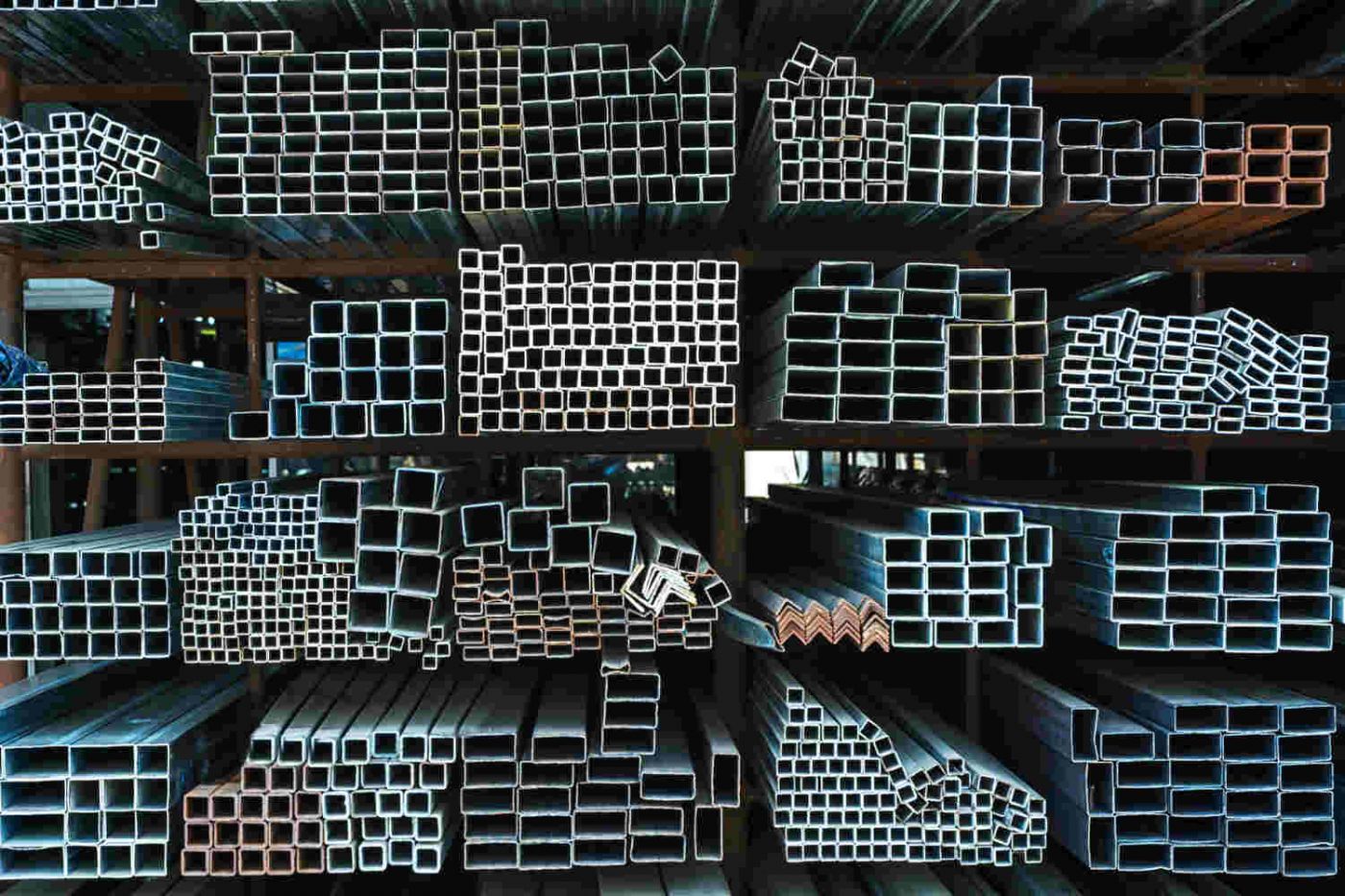

Metalon é o nome popular do tubo de aço carbono de seção quadrada ou retangular. Não é um material diferente do aço: é o próprio aço carbono conformado em tubo. A resistência vem do grau do aço e da espessura da parede, não do nome.

Dá para usar tubo de seção quadrada para conduzir fluido sob pressão? Fora de aplicação leve e sem exigência de norma de condução, não: a geometria quadrada concentra tensão nos cantos, e a família estrutural responde à NBR 8261. Condução, no Brasil, é assunto de tubo redondo, tratado no material sobre tubos redondos industriais.

As normas brasileiras: NBR 5580 e NBR 5590

No Brasil, o tubo de aço para condução é fabricado segundo duas normas principais, que dividem o campo por faixa de pressão. A NBR 5580 se aplica a tubos de aço carbono, com ou sem costura, indicados para linhas de baixa pressão. Ela tem origem na norma alemã DIN 2440, o que explica por que boa parte do mercado ainda se refere a essa linha pela nomenclatura de origem.

A NBR 5590 cobre os tubos com ou sem costura nos graus A ou B, indicados para linhas de baixa a média pressão. Sua base é a norma americana ASTM A53, e é exatamente por isso que projeto internacional e projeto nacional costumam conversar bem nessa faixa.

Grau é a classificação do aço dentro da própria norma. Grau A e grau B não são qualidades diferentes no sentido de bom e ruim: são composições e propriedades mecânicas distintas, cada uma adequada a um uso, e qual deles o seu projeto pede sai do memorial descritivo.

As normas internacionais que aparecem na sua cotação

ASTM A53

A ASTM A53 é a norma americana de tubo de aço para condução, publicada pela ASTM International, e é a referência que originou a NBR 5590. Quando um projeto pede A53 diretamente, confirme a correspondência de grau e de processo de fabricação item a item, sem presumir que a norma nacional cobre a exigência.

API 5L

A API 5L é a especificação do American Petroleum Institute para tubo de linha, aquele que forma as linhas de transmissão de petróleo e gás natural. É a norma que aparece quando o assunto é dutovia, refinaria, terminal ou qualquer linha em que o fluido transportado é inflamável e a distância é longa.

Ela organiza o tubo em graus e em níveis de exigência diferentes, com requisitos próprios de composição química, de ensaio e de rastreabilidade. Qual grau e qual nível o seu projeto exige sai da norma na íntegra e da engenharia responsável. Confirme com a nossa equipe técnica antes de fechar a compra: essa é a família em que a especificação errada não perdoa.

ASTM A500 (a de fora do tema)

A ASTM A500 aparece bastante em cotação brasileira, e entra aqui como contraste: é norma de tubo estrutural, não de condução, e cobre perfil circular, quadrado e retangular. Se o seu projeto cita A500 e o fluido é o assunto, alguém trocou a família de norma no meio do caminho.

EN 10204: a norma que fala do papel, não do tubo

Esta é a que mais gera mal-entendido em compra industrial. A EN 10204 é uma norma europeia que não descreve tubo nenhum: ela padroniza o documento de inspeção, o certificado que o fornecedor entrega junto com o material. Isso existe porque "certificado" sozinho não quer dizer nada: um papel pode declarar conformidade genérica, e outro reportar o ensaio feito no lote que chegou até você. A EN 10204 classifica esses documentos em tipos, conforme quem emite, quem valida e se o conteúdo se refere ao lote ensaiado ou a uma declaração geral.

Onde isso morde na prática: em obra auditada, em fornecimento para offshore, em energia e em qualquer contrato com cláusula de rastreabilidade. Se o seu comprador ou o seu cliente final exige um tipo específico de documento, exija de volta na cotação, por escrito, antes do pedido. Qual tipo se aplica ao seu caso deve ser confirmado com a nossa equipe técnica, porque a designação exata sai do texto integral da norma.

Quem manda em quê: o mapa das normas

Com costura ou sem costura

Os dois processos atendem condução, e a norma reconhece ambos. No tubo com costura, uma bobina de aço é conformada até fechar o formato tubular, e as bordas são soldadas longitudinalmente; a solda é ensaiada, e por isso ele atende norma de condução sem ressalva quando a faixa de pressão comporta. No tubo sem costura, um tarugo maciço é aquecido e perfurado, sem nenhuma junta soldada: custa mais e é o caminho natural quando a pressão sobe, quando o fluido é agressivo ou quando o projeto proíbe solda longitudinal. Qual dos dois você precisa? Deixe o projeto responder; se ele não responde, o critério prático é a pressão de trabalho e a exigência do contratante. O comparativo completo está no artigo sobre tubos de aço com e sem costura.

Como especificar um tubo de condução sem retrabalho

Toda vez que falta um dado, o pedido volta e a linha para esperando material. Estas são as informações que resolvem a maioria dos casos numa mensagem só.

Uma observação sobre unidade, porque é erro recorrente: tubo se compra por metro linear, em barras de 6 metros, ou por quilo. Metro quadrado é unidade de chapa, e planilha de compras em m² dá conta errada antes de o material sair do estoque.

A conta do peso, quando você precisa fechar carga

Peso decide frete, guindaste e capacidade de piso. Para tubo redondo, a fórmula do nosso catálogo é esta:

P = (D − e) × e × 0,02466, resultado em kg por metro.

Onde D é o diâmetro externo em milímetros e e é a espessura de parede, também em milímetros. A densidade do aço, de 7.850 kg/m³, já está embutida na constante 0,02466, então não multiplique por ela de novo: é o erro mais comum de quem monta planilha própria.

Considere ainda a tolerância de massa de ±12,5%: o peso calculado é referência de projeto, não a nota fiscal exata. Para medidas, pesos e conversões prontas, use a tabela de tubos de aço com peso, medida e conversão.

Onde o tubo de condução é usado

Quase todo processo industrial move algum fluido. Os setores que mais consomem essa linha são:

• indústria naval;
• construção civil;
• saneamento;
• sistemas de refrigeração;
• setor moveleiro;
• indústria de petróleo e gás natural;
• estruturas metálicas;
• maquinário industrial e agrícola;
• sistemas dutoviários;
• caldeirarias;
• indústria de manutenção.

Como todos esses tubos são de aço carbono, o artigo sobre o que é aço carbono e para que serve cobre a composição e o motivo de ele dominar a tubulação industrial.

Onde comprar e por que o distribuidor existe

No Brasil, as usinas e fabricantes de tubos produzem sob encomenda: prazo na casa dos 60 dias, quantidade mínima alta, e cada um cobre apenas uma faixa de bitolas. Se a sua linha parou e você precisa de poucas barras, o fabricante não atende. Foi dessa lacuna que nasceu o distribuidor.

A Tubonasa mantém mais de 1.200 SKUs de tubo de aço carbono em estoque, com embarque imediato, do pedido pequeno ao fechamento de carga. Isso inclui a linha de condução e Schedule em pronta-entrega. Guardamos a variedade que os fabricantes não guardam e entregamos a quantidade que eles recusam. Entre em contato com o vendedor e veja como funciona o nosso frete grátis.

Sobre preço, uma ressalva honesta: aço é commodity. O valor do tubo acompanha a cotação da bobina, então qualquer número publicado envelhece rápido. Peça o valor do dia à nossa equipe comercial, no telefone (11) 2954-0299. Informe as sete linhas da tabela acima e o retorno sai no mesmo dia útil.

Erros comuns na compra de tubo de condução

• Pedir por diâmetro sem informar a espessura. O diâmetro define a vazão; a parede define a pressão.
• Confundir norma estrutural com norma de condução. Citar ASTM A500 ou NBR 8261 num projeto de fluido troca a família de produto.
• Comprar por metro quadrado. Tubo é metro linear (barra de 6 m) ou quilo.
• Deixar o documento de inspeção para depois. Exigência de certificado conforme EN 10204 entra na cotação, não na entrega.
• Multiplicar a fórmula de peso pela densidade do aço. A constante 0,02466 já contém os 7.850 kg/m³.
• Tratar galvanizado como imune à corrosão. O zinco atrasa o processo, não o elimina.
• Esquecer a extremidade. Lisa, biselada ou ranhurada muda o método de união em campo.

Walter Gongora Junior
CEO da Tubonasa, distribuidora de tubos de aço carbono com mais de 45 anos de mercado.

Perguntas frequentes sobre tubos de condução

Qual a diferença entre tubo de condução e tubo estrutural?
O tubo de condução transporta fluido sob pressão interna e responde às normas NBR 5580 e NBR 5590; o estrutural recebe carga externa e responde à NBR 8261. Diâmetros iguais podem existir nas duas famílias, com exigências diferentes.

Quais normas governam o tubo de condução no Brasil?
A NBR 5580, para linhas de baixa pressão, com base na DIN 2440; e a NBR 5590, para linhas de baixa a média pressão, nos graus A ou B, com base na ASTM A53.

O que é a API 5L?
É a especificação do American Petroleum Institute para tubo de linha, usado na transmissão de petróleo e gás. Ela trabalha com graus e níveis de exigência distintos. O grau adequado ao seu projeto deve ser confirmado com a nossa equipe técnica.

O EN 10204 é uma norma de tubo?
Não. Ele padroniza o documento de inspeção que acompanha o material, classificando os certificados por tipo. Quem exige rastreabilidade contratual precisa informar o tipo desejado já na cotação.

Qual a unidade de venda do tubo?
Metro linear, em barras de 6 metros, ou quilo. Metro quadrado é unidade de chapa.
