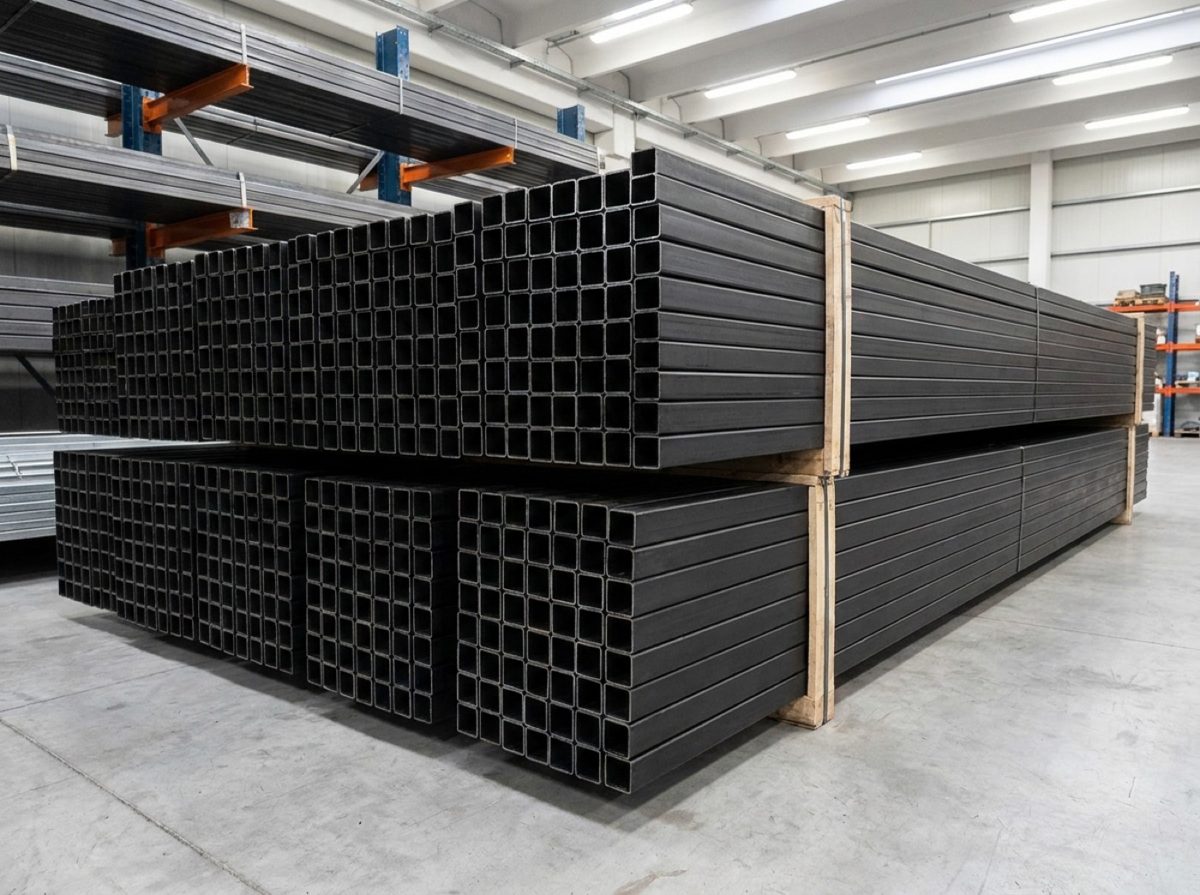

Tubos Estruturais em Aço Carbono

Tubos estruturais são perfis tubulares de aço carbono formados a frio, com costura, de seção quadrada, retangular ou redonda, fabricados conforme a ABNT NBR 8261 para uso em cálculo estrutural — mezaninos, galpões, coberturas e escadas. Na Tubonasa, os três perfis saem em barras de 6 metros com pronta-entrega em São Paulo.

Perfis de tubo estrutural

• Tubo estrutural quadrado — seção de lados iguais; o mais usado em estruturas e serralheria pesada. Veja medidas e peso na página de tubos quadrados.
• Tubo estrutural retangular — indicado para vigas e vãos onde se quer inércia em um eixo. Veja a página de tubos retangulares.
• Tubo estrutural redondo — comum em treliças, pilares e estruturas tubulares aparentes. Veja a página de tubo redondo.

Os perfis quadrado e retangular são popularmente chamados de metalon. A diferença para a linha de serralheria leve está na norma e na espessura de parede — veja "Norma NBR 8261" abaixo.

Bitolas e espessuras do tubo estrutural

As seções estruturais mais procuradas vão de 30x30 a 100x100 mm nos quadrados, 40x20 a 100x50 mm nos retangulares e de 2 a 4 polegadas nos redondos. Para uso estrutural (NBR 8261), as paredes partem de 2,00 mm. O catálogo completo de cada perfil (incluindo paredes até 15,88 mm) está na página de cada forma.

Tabela de tubos estruturais — dimensão, espessura e peso por metro

Pesos nominais do catálogo Tubonasa. Tabelas completas por perfil: quadrado, retangular, redondo — ou o hub de tabelas técnicas.

Norma NBR 8261: o que define o tubo estrutural

A ABNT NBR 8261 especifica os tubos de aço-carbono formados a frio, com costura, de seção circular, quadrada, retangular ou especial, para usos estruturais. Ela controla composição química, propriedades mecânicas (limite de escoamento e resistência à tração), dimensões e tolerâncias — o que permite usar o tubo em cálculo estrutural. Por isso o tubo estrutural costuma ter parede a partir de 2,00 mm.

Não confunda com a NBR 6591, que cobre tubos com costura para fins industriais e serralheria leve (grades, portões, móveis), com paredes mais finas e sem o mesmo compromisso estrutural. O mesmo formato pode existir nas duas normas; o que muda é o uso e a garantia mecânica. Entenda todas as normas no guia de normas de tubos de aço.

Aplicações dos tubos estruturais

Estruturas metálicas e galpões, mezaninos e pisos elevados, coberturas e treliças, escadas e passarelas, pilares e vigas tubulares, estruturas de máquinas e equipamentos, torres e suportes. A seção fechada oferece alta resistência à flexão e à torção com baixo peso.

Ficha técnica

• Material: aço carbono, com costura por solda longitudinal;
• Seções: quadrada, retangular e redonda;
• Espessura de parede: a partir de 2,00 mm (uso estrutural);
• Comprimento padrão: barras de 6 metros;
• Acabamento: aço preto; versão galvanizada sob consulta;
• Norma: ABNT NBR 8261 (estrutural).

Perguntas frequentes sobre tubos estruturais

O que é um tubo estrutural?
É o perfil tubular de aço carbono (seção quadrada, retangular ou redonda) fabricado conforme a NBR 8261, com propriedades mecânicas controladas para uso em estruturas e cálculo estrutural.

Qual a norma dos tubos estruturais?
A ABNT NBR 8261, que especifica tubos de aço-carbono formados a frio, com costura, de seção circular, quadrada, retangular ou especial, para usos estruturais.

Qual a diferença entre tubo estrutural e metalon?
Metalon é o nome popular do tubo quadrado e retangular de aço carbono. O tubo estrutural é o mesmo formato quando atende à NBR 8261 (uso estrutural, parede a partir de 2,00 mm); o metalon de serralheria leve segue a NBR 6591.

Quais perfis de tubo estrutural existem?
Quadrado (lados iguais), retangular (lados diferentes) e redondo (seção circular). Cada um tem sua tabela de dimensões e peso na página correspondente.

Qual a espessura mínima de um tubo estrutural?
Para uso estrutural, a parede normalmente parte de 2,00 mm, chegando a 3,00 mm ou mais conforme o esforço de projeto.

A Tubonasa entrega tubo estrutural pronto para retirada?
Sim. Somos distribuidora de aço em São Paulo (SP) com pronta-entrega das bitolas mais procuradas. Solicite um orçamento e o atendimento confirma disponibilidade e prazo.

Veja também o guia completo do metalon e o artigo a vez dos tubos de aço estruturais.
